Stacja naziemna do odbioru satelitów meteorologicznych LEO
Celem tej pracy było opracowanie stacji naziemnej użytkownika z kierunkową anteną śledzącą, przeznaczoną do odbioru danych meteorologicznych z satelitów opracowanych przez Europejską Agencję Kosmiczną (ESA) i zarządzanych przez Europejską Organizację Eksploatacji Satelitów Meteorologicznych (EUMETSAT) - Metop-B oraz Metop-C.
Architektura sprzętowa
Segment naziemny wyposażony jest w czaszę paraboliczną o średnicy 1,9 m z autorską anteną mikropaskową o lewoskrętnej polaryzacji kołowej (LHCP). Dokładne śledzenie zapewnia wytrzymały rotor SPID w połączeniu ze sterownikiem MD-02, co pozwala na uzyskanie wysoce precyzyjnego ruchu w dwóch osiach.
Zestaw odbiorczy
Pracując w paśmie L (1701,3 MHz), sygnał RF jest wzmacniany i filtrowany przez niskoszumowy wzmacniacz Nooelec (LNA) oraz filtr SAW. Głównym odbiornikiem jest urządzenie Hydra SDR podłączone przez USB do minikomputera Raspberry Pi 5. Cały moduł umieszczono w dedykowanej, wodoszczelnej obudowie wydrukowanej w 3D z materiału ASA i zasilanej jednym przewodem dzięki technologii PoE.
Oprogramowanie
Nasza architektura przekłada obliczenia orbitalne z programu Gpredict na mechaniczne śledzenie w czasie rzeczywistym za pomocą biblioteki Hamlib. Przetwarzaniem sygnału zajmuje się SDR++, który obsługuje surowe dane bazowe (baseband) wykorzystując niezawodne algorytmy DSP. Dane te trafiają następnie do programu SatDump, tworząc w pełni zautomatyzowaną ścieżkę dekodowania obrazów w wysokiej rozdzielczości.

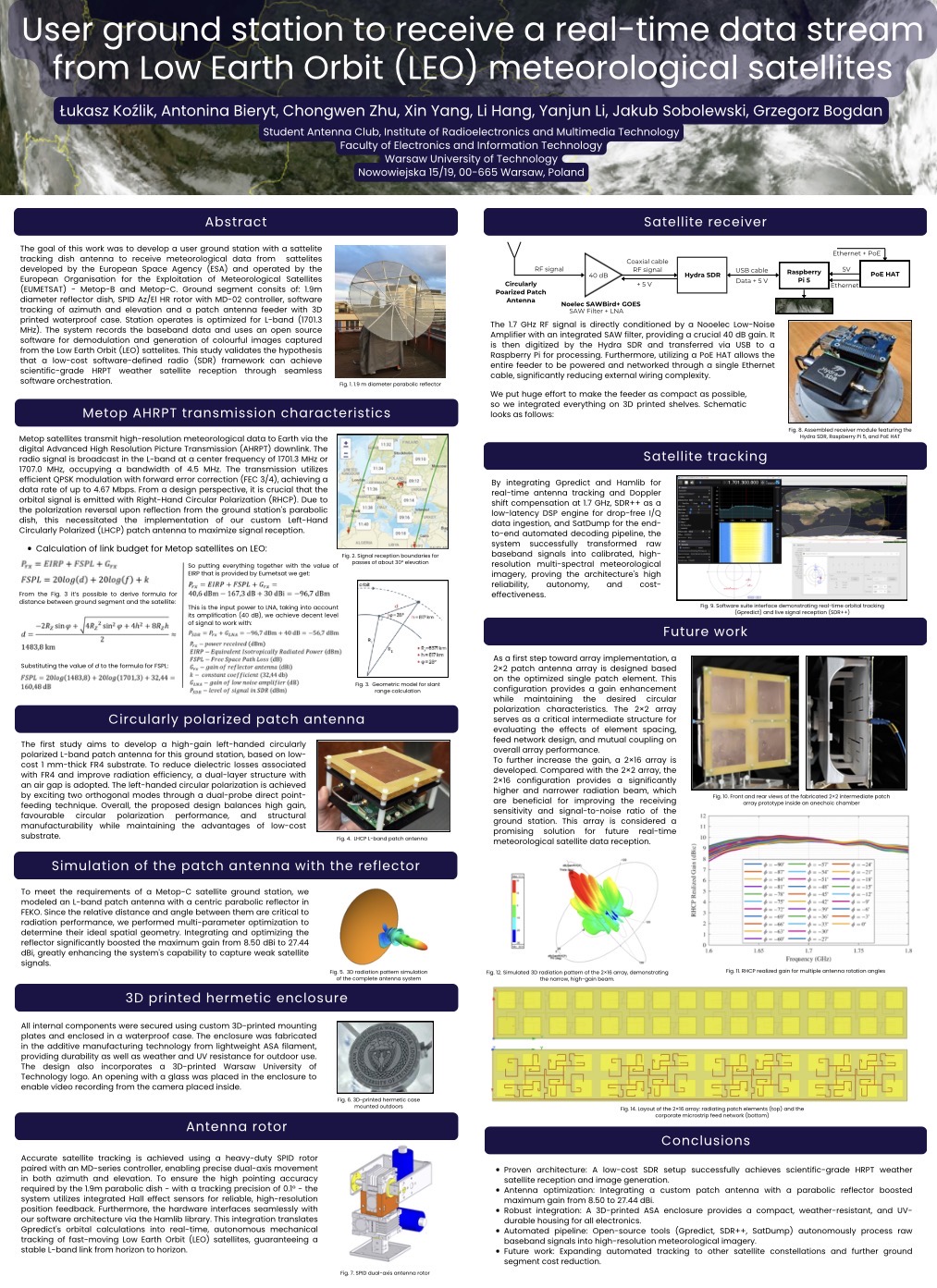

Poster
